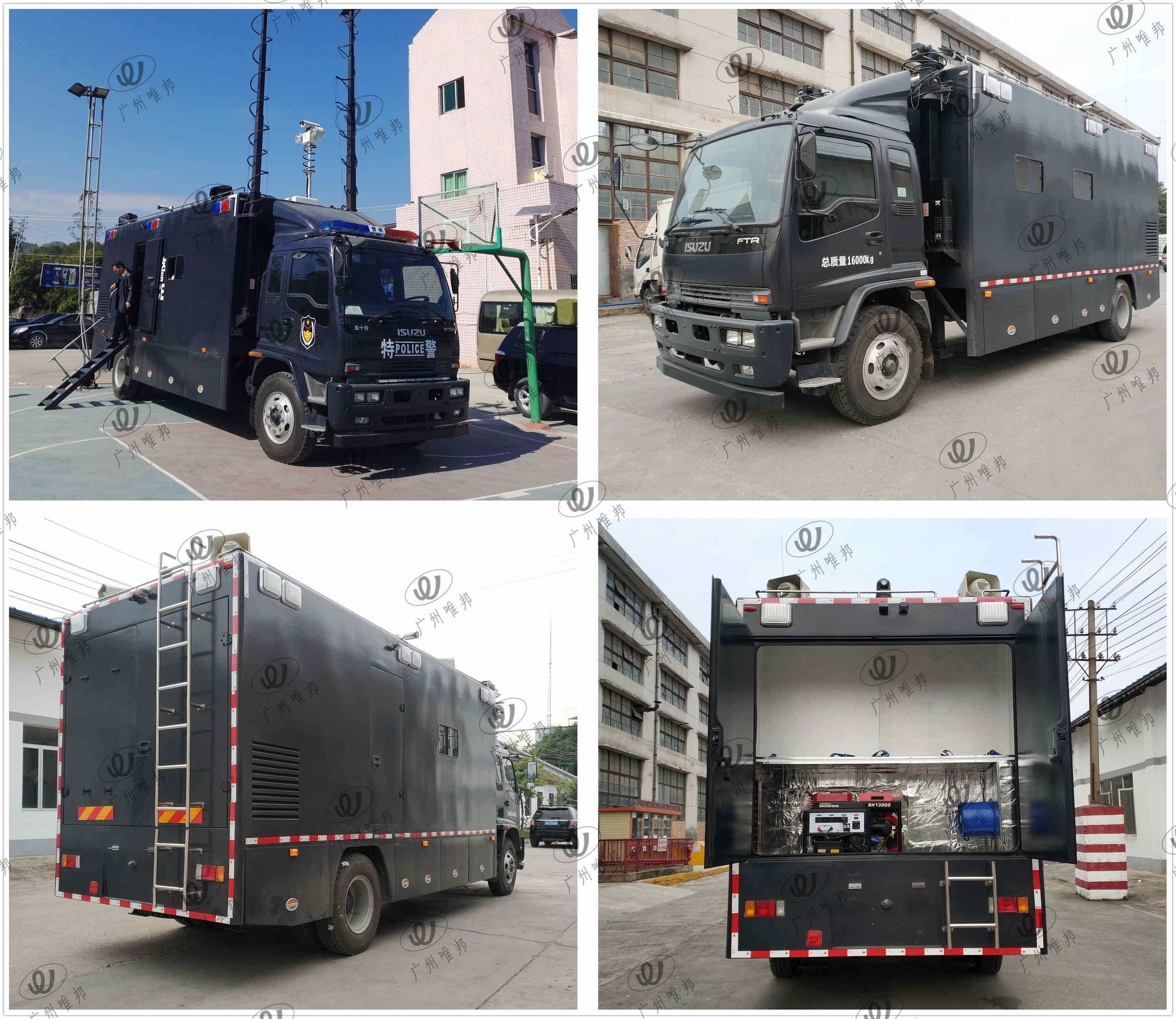

5160XZH型指挥车

5160XZH型指挥车

产品介绍

5160XZH通讯指挥车可以和其它相关部门配合对各类现场(群体事件、抗洪抢险、火灾现场等)应急通讯、视频采集、现场指挥工作,又可完全独立通过多种通讯手段并存的方式进行现场的调度指挥工作。

5160XZH型指挥车

总体布局

整车根据使用功能进行分段隔离,分为驾驶区、保障区、集中显示区、指挥会议区、设备操作区等部分。

A、驾驶区:在驾驶区的仪表盘上安装倒车影像系统监视器。将警报控制器模块和频闪灯控制器装入控制盒,安装在主驾驶和副驾驶之间。

B、B、保障区:保障区分上下两层,上层作为储物空间,下层安装发电机及其附件,包括副油箱,发电机散热器,发电机控制器和蓄电池等。

C、集中显示区:集中显示区上半部为显示部分,中间安装1台42'显示器显示器和喇叭外部采用整块仿桃木板进行装饰。整个显示区可以进行翻转,保证设备可以从正面方便地进行维护。

D、指挥会议区:位于车厢前段。指挥会议区中间配有一张指挥桌,指挥桌采用实木制作,四周轮廓倒圆。会议桌采用合金桌腿。桌面上设有2个信息盒,信息盒有规定要求的各种型号的插座,方便使用便携式计算机等。

会议桌周边设7张豪华真皮会议椅,可升降、可旋转、可平移带扶手。作为主要领导席位。

指挥会议区的偏后部右侧设有中开门,供指挥人员和操作人员的进出。

E、设备操作区:位于车厢尾段。安装4个19'机柜。机柜内主要放置通信设备和计算机网络设备,设1个操作席位,席位座椅为1张旋转升降操作座椅。机柜前部安装整体操作台,操作台上放置键盘鼠标、触摸屏及各种控制器。
